我的 ThinkPad X1 Carbon 2017 是顶配 WQHD 屏幕,但在它的下一代,ThinkPad X1 Carbon 2018 中,联想提供了一个 WQHD HDR 屏幕的选项,这个屏幕亮度有 500 nit,镜面屏,而且有超广色域。当然缺点就是……这个配置只有 ThinkPad X1 Carbon 2018 才有。

但是因为 ThinkPad X1 Carbon 2018 与 2017 版的 90% 的模具都是一样的,很多配件的 FRU 都是通用,包括电池和风扇,所以屏幕也应该是通用的,只是没有人尝试,直到最近,终于在 51nb 传来了好消息。

淘宝上已经有人卖编号为“B140QAN02.0”的屏幕,根据查询后这块屏幕应该就是 ThinkPad X1 Carbon 2018 的 HDR 那块。至于是否可以安装到 2017 的 X1 Carbon 上,51NB 有人说可以做,那个家伙还是郑州的,询问后表示他可以保证把机器屏幕完美更换,但是全部需要 830 元,考虑到他也在郑州附近,可以上门负责更换,全部过程大概半小时,可以先缴纳 350 元押金。

通过这个家伙的话语,我判断出了几个要点:

1,更换过程只需要半小时,证明更换是很快的,应该只是拆下后换上新的就可以。不存在什么模具不合适。
2,缴纳 350 元押金应该就是屏幕本身的进货价或者成本价,和淘宝同款屏幕价格相似。
3,他询问我是 WQHD 版本 2017 之后,把原本的换屏改装费用从 890 降低为 830,证明其中有 60 元的费用是屏线。

所以如果我自己购买屏幕更换的话,应该是可行的,而且可以省去将近 400 多的手续费,所以我决定自己尝试了。


淘宝购买屏幕,注意是编号为“B140QAN02.0”的屏幕,这个就是 ThinkPad X1 Carbon 2018 HDR WQHD 顶配的那块。

到手后就可以确保你拆机更换了。

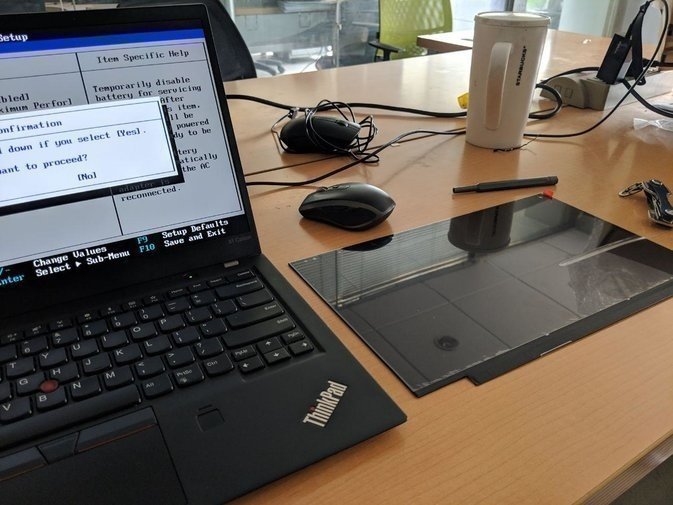

1,先在 BIOS 里选择电池断电。(不然等着烧吧)
2,然后拆下后盖,找到转轴处,准备拆转轴。(拆转轴是方便你扣屏幕,不然你就会抠断旁边的挡板)
3,拆下转轴后,去掉屏线与摄像头线,就可以把屏幕面板取下了。
4,然后用指甲或者小卡片,沿着屏幕边缘划开,从内侧扣开
5,然后你就可以把笔记本的 B 面慢慢拉开取下来了,接着你会很遗憾的发现。B 面是用双面胶粘上去的

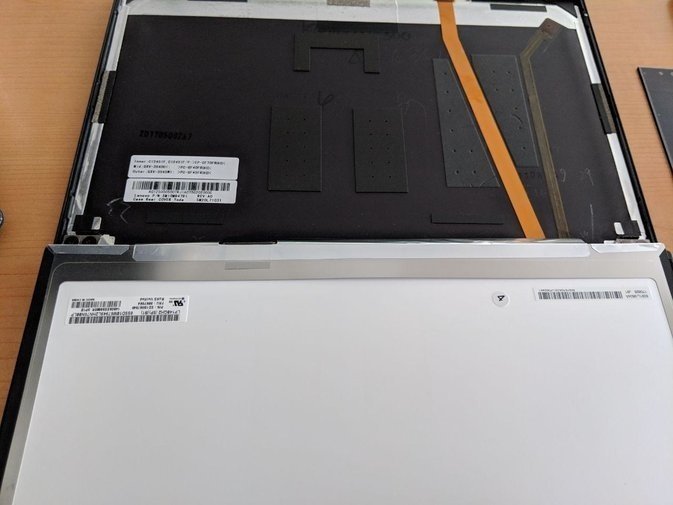

6,取下 B 面后就可以拆 LCD 屏幕的屏线了,然后就可以把屏幕取下来,把新屏幕换上去了。
7,如果你不是 WQHD 版本的机器,你还需要更换屏线,可以淘宝购买。
8,就算你是 WQHD 版本,你的屏线也得抠下来重新安装,因为位置对不上,需要拉伸一下重新粘在背板。
9,然后就是屏幕模块的底板挡板是向一边划开的,然后把屏线按在里面,如果你像我一样不小心弄断了,你只能淘宝买了。
10,最后就是把屏幕装好,然后挡板装好,B 面暂时扣上,屏幕装回去,就行了。


为什么我要说“B 面暂时扣上”呢,因为你压根扣不上。那个 B 面就是双面胶粘的,就是一次性,揭开后怎么贴回去都会有凸起,很难受。

那怎么解决咧?淘宝买啊!淘宝可以买到 ThinkPad X1 Carbon 2017 的 B 面,但是发现是没有 IR 摄像头的版本,而我的是有 IR 摄像头的。这时候我机智的发现 ThinkPad X1 Carbon 2018 版的 IR 摄像头版本的 B 面居然是没有 Shutter 的,也就是说,这俩很可能是通用的

实际上的确是通用的。

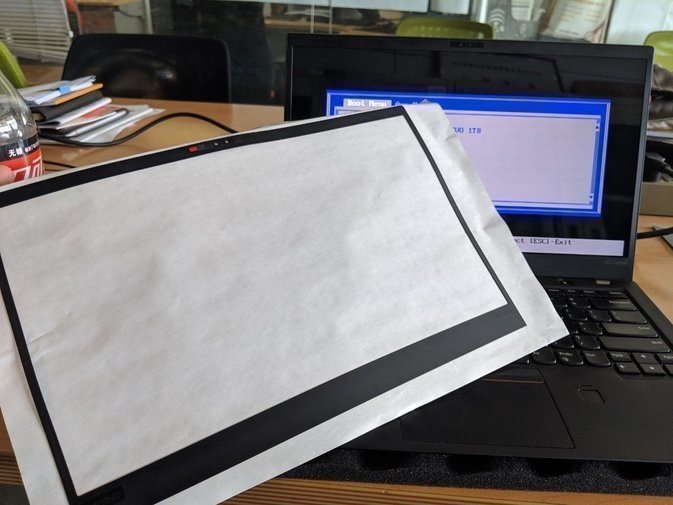

你买个 X1C 2018 的 B 面带 IR 的就可以了。


到手后揭掉原本的垃圾 B 面,贴上新的,按平实就可以了。

我顺便还换了个喇叭,原本的喇叭有破音,我就换了。

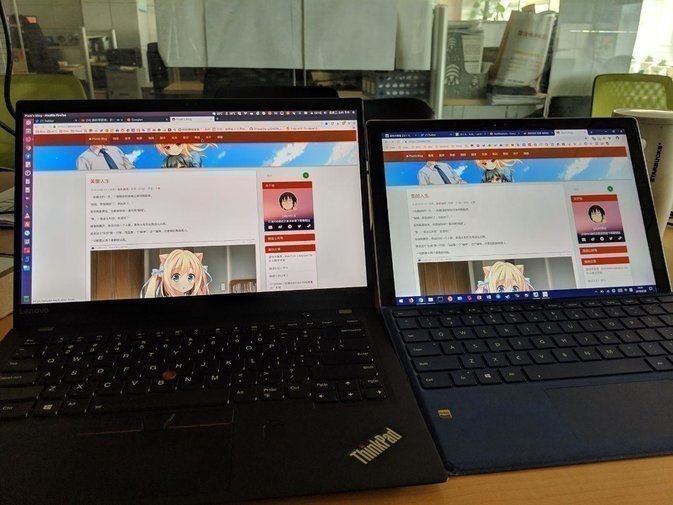

本次改装还是很成功的,新屏幕完美支持,调色和待机都没问题,还支持 INTEL 的 PSR 参数,就是感觉开启之后看 Youtube 视频会卡顿,最后还是关了。

改屏后最大的感受就是两个:

1,挖槽,好亮!不愧是 500 nit
2,瓦草,真红,屏幕偏红的厉害。

偏红的话建议去用 Notebookcheck 下载针对 ThinkPad X1 Carbon 2018 HDR 屏幕的 ICC 文件来用就可以接受了。但尽管如此红色还是过于鲜艳,需要适应一下。


至于值不值的换这个屏幕,如果你是 1080P 的话,我建议可以更换,顺便买个屏幕线。如果你原本是 2K 屏,我建议看情况,因为原本的雾面屏幕会因为按压被键盘磕碰出痕迹,时间长了会感觉很丑,你也可以换一下,毕竟镜面屏幕已经是玻璃面了,比塑料结实多了。

最后最后最后最后最重要的是:一定要买个新的 B 面,因为那个 B 面是一次性的,揭开就贴不回去了。

其实我原本是想换 4K 屏幕的,而且得知 Yoga 920 Pro 的 4K 屏幕应该也是可以换上去的,但……那个屏幕色域一般,亮度一般,还是 PWM 调光,算了……等 ThinkPad X1 Carbon 2019 的 4K HDR 吧。
